برق اضطراری در محیط‌های صنعتی، مراکز حیاتی یا ساختمان‌های مسکونی، یک الزام فنی محسوب میشود نه یک گزینه اضافی. اما آنچه در عمل تفاوت ایجاد می‌کند، نه صرفاً خرید دیزل ژنراتور، بلکه نصب اصولی و راهاندازی دقیق آن است—جایی که عملکرد دستگاه، ایمنی سیستم، عمر تجهیزات و حتی میزان مصرف سوخت، مستقیماً به آن وابسته است.
در بسیاری از پروژه‌ها، چالش‌های متعددی ناشی از نصب غیراستاندارد دیده میشود: از جانمایی غلط و کابلکشی غیراصولی گرفته تا نویز بالا و ناهماهنگی با بار مصرفی. این مشکلات نه‌تنها بهره‌وری سیستم را کاهش می‌دهند، بلکه هزینه‌های نگهداری را افزایش داده و خطرات ایمنی جدی به همراه دارند.
این مقاله با رویکردی کاملاً فنی و کاربردی تنظیم شده تا به مهم‌ترین سؤالات و دغدغه‌های مدیران تأسیسات، مهندسان برق و مالکان تجهیزات پاسخ دهد: مراحل استاندارد نصب دیزل ژنراتور چیست؟ محل مناسب نصب کجاست؟ چه نکاتی برای ایمنی و کاهش صدا باید رعایت شود؟ و چه عواملی در هزینه نهایی نصب تأثیرگذارند؟
با مطالعه این راهنما، امکان تصمیم‌گیری فنی، مطمئن و مستند برای نصب دیزل ژنراتور فراهم خواهد شد.
اهمیت نصب صحیح دیزل ژنراتور
نصب دیزل ژنراتور چیزی فراتر از یک فرآیند مکانیکی ساده است؛ این کار، نقطه‌ی اتصال بین منبع تولید برق و سیستم مصرفی نهایی محسوب میشود. اگر این اتصال بهدرستی انجام نشود، حتی پیشرفته‌ترین ژنراتورها هم نمی‌توانند عملکرد پایداری داشته باشند. در واقع، نصب غیراصولی می‌تواند کل سیستم را با مشکلاتی مواجه کند که نه‌تنها هزینه‌بر است، بلکه بهره‌وری انرژی را به‌شدت پایین می‌آورد.
چرا نصب اصولی دیزل ژنراتور حیاتی است؟
نصب و راهاندازی ژنراتور برق اگر مطابق استاندارد انجام نشود، حتی بهترین دستگاه هم نمی‌تواند خروجی مطمئن بدهد. نصب اصولی باعث میشود:
- عملکرد بهینه و مصرف سوخت دیزل ژنراتور کمتر شود
- عمر مفید تجهیزات افزایش یابد
- ایمنی محیط در برابر خطرات برق و سوخت تضمین شود
مشکلات ناشی از نصب اشتباه دیزل ژنراتور
خطاهای رایج در نصب غیراستاندارد معمولاً شامل موارد زیر است:
- نوسان ولتاژ و آسیب به تجهیزات برقی حساس
- افزایش صدای ژنراتور یا نشت دود به دلیل نصب ناقص اگزوز
- داغ شدن بیش از حد اتاق ژنراتور و کاهش راندمان موتور
- ارتینگ ناقص و تهدید جدی ایمنی برق
- ناهماهنگی تابلو ATS با بار مصرفی
اجرای درست از همان ابتدا، جلوی بسیاری از خسارت‌های مالی و فنی بعدی را می‌گیرد. به همین دلیل، استفاده از نصاب متخصص و رعایت استانداردهای بین‌المللی مثل ISO 8528 و NFPA 110، یک ضرورت فنی است نه یک توصیه.

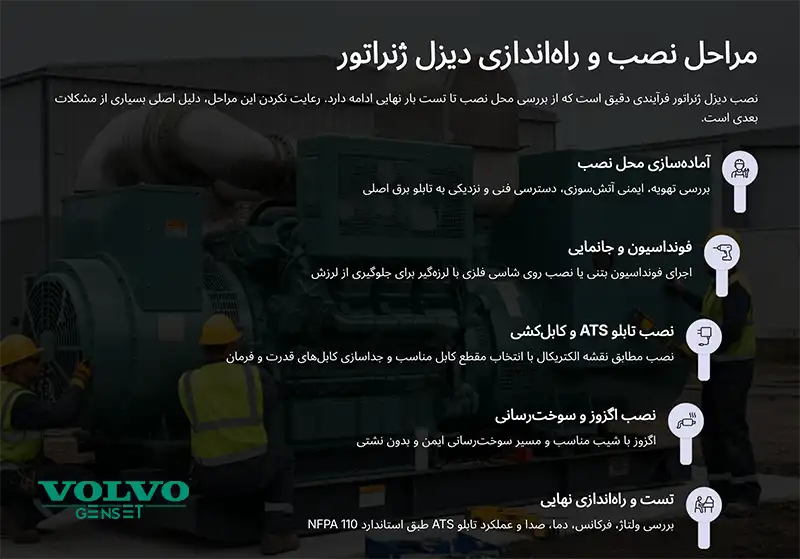

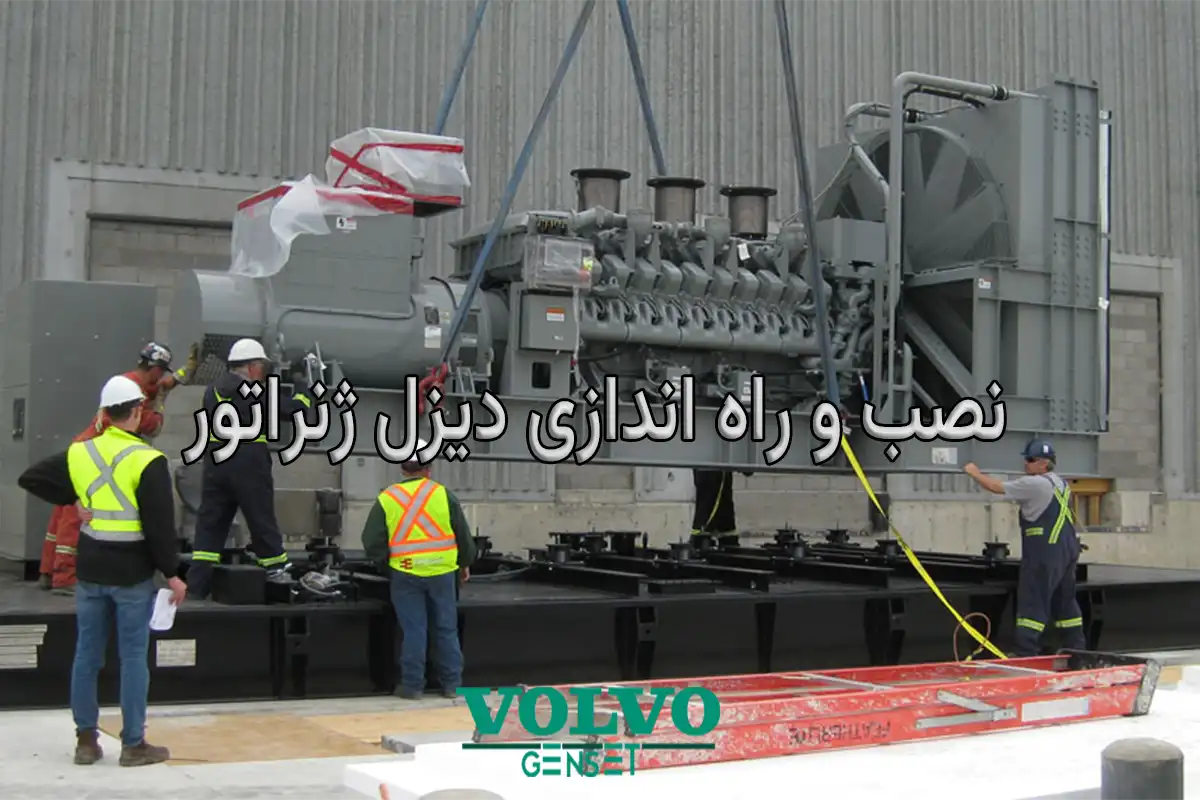

مراحل نصب و راهاندازی دیزل ژنراتور
مراحل نصب دیزل ژنراتور چیزی فراتر از فشردن دکمه استارت است. یک راهاندازی اصولی باید از بررسی محل نصب شروع شود و تا تست بار نهایی ادامه پیدا کند. رعایت نکردن این ترتیب، دلیل اصلی بسیاری از مشکلات بعدی ژنراتور است.
آمادهسازی محل نصب دیزل ژنراتور
در اولین گام، باید محل نصب از نظر تهویه، ایمنی آتش‌سوزی، دسترسی فنی و نزدیکی به تابلو برق اصلی بررسی شود. انتخاب درست بین نصب در فضای باز یا بسته نقش مهمی در عملکرد و طول عمر دستگاه دارد.
فونداسیون و جانمایی ژنراتور برق
اجرای فونداسیون بتنی یا نصب روی شاسی فلزی با لرزهگیر، از لرزش و استهلاک دستگاه جلوگیری می‌کند. جانمایی باید به گونه‌ای باشد که هم جریان هوا برقرار باشد و هم سرویس دوره‌ای آسان انجام شود.
نصب تابلو ATS و کابلکشی دیزل ژنراتور
تابلو برق ATS باید مطابق نقشه الکتریکال پروژه نصب شود. انتخاب مقطع کابل مناسب، مسیر عبور ایمن و جداسازی کابل‌های قدرت و فرمان، مهم‌ترین اصول کابلکشی هستند. نصب اشتباه می‌تواند باعث اتصال کوتاه یا قطع کامل سیستم برق اضطراری شود.
نصب سیستم اگزوز و خطوط سوخت‌رسانی
اگزوز استاندارد باید با شیب مناسب نصب شود تا دود برگشت نکند. همچنین مسیر سوخت‌رسانی دیزل ژنراتور باید ایمن، بدون نشتی و دارای فیلتر مناسب باشد تا راندمان موتور حفظ شود.
تست و راهاندازی نهایی ژنراتور
در پایان، باید دستگاه با بار واقعی یا شبیه‌سازی‌شده تست شود. این تست شامل بررسی ولتاژ، فرکانس، دمای موتور، صدای دستگاه و عملکرد تابلو ATS است. طبق استاندارد NFPA 110، تست بارگیری بخش ضروری راهاندازی ژنراتور برق اضطراری محسوب میشود.

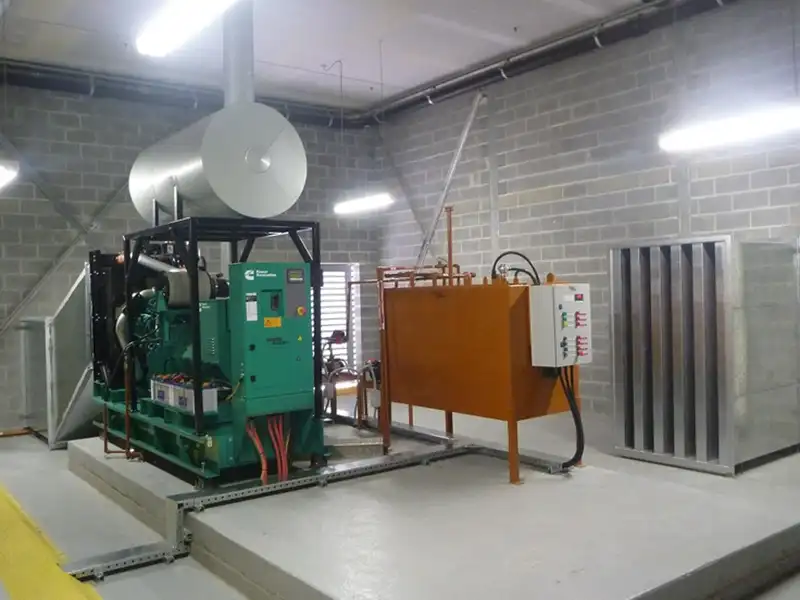

مقایسه نصب دیزل ژنراتور در فضای باز و بسته
در هر دو حالت، رعایت فاصله مناسب از دیوارها، دسترسی ایمن برای سرویس، و جدا بودن از محل سکونت یا مناطق پررفت‌وآمد ضروری است.
|
ویژگی‌ها |
فضای باز |
فضای بسته |
| تهویه | طبیعی، بدون نیاز به سیستم مکانیکی | نیازمند طراحی دقیق سیستم تهویه و خروج دود |
| محافظت در برابر محیط | در معرض باران، گردوغبار و رطوبت نیاز به کانوپی ضدآب | حفاظت کامل از دستگاه در برابر شرایط محیطی |
| کنترل صدا | امکان‌پذیر با کانوپی سایلنت | امکان استفاده از عایق صوتی دیواری و سایلنسر حرفه‌ای |
| دسترسی و سرویس | راحت‌تر برای تعمیر و جابجایی | نیاز به فضای کافی در اتاق ژنراتور برای دسترسی فنی |
| هزینه اجرا | کمتر، چون نیاز به ساختار داخلی ندارد | بیشتر، به‌دلیل هزینه اتاق ژنراتور و تجهیزات تهویه |
| کاربرد پیشنهادی | ویلاها، کارخانه‌ها، محوطه‌های باز | ساختمان‌های شهری، بیمارستان‌ها، دیتاسنترها، مراکز حساس |

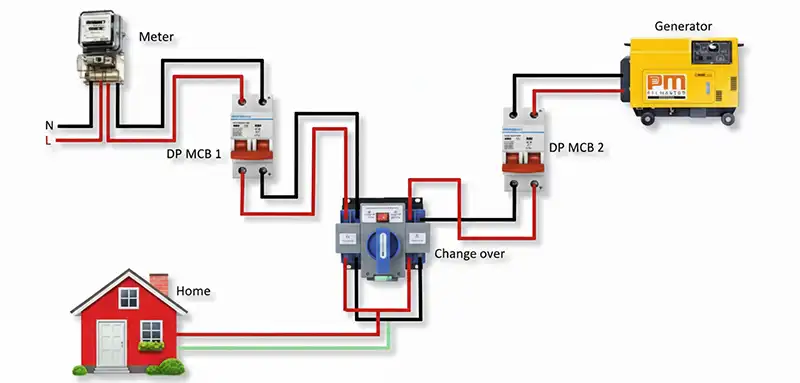

کابلکشی دیزل ژنراتور (اصول و استانداردها)
کابلکشی دیزل ژنراتور یکی از حساس‌ترین مراحل نصب است؛ چون انتقال ایمن و پایدار برق به بار مصرفی را تضمین می‌کند. اجرای غیراصولی می‌تواند باعث افت ولتاژ، اتصال کوتاه یا حتی آتش‌سوزی شود.
نکات کلیدی در اجرای کابلکشی
- انتخاب سایز کابل بر اساس توان ژنراتور و فاصله تا تابلو برق
- جداسازی کابل‌های قدرت و فرمان برای جلوگیری از نویز و اختلال ATS
- استفاده از سینی کابل یا لوله محافظ برای ایمنی در برابر ضربه و رطوبت
- اجرای استاندارد در کابلکشی زمینی: عمق مناسب، پوشش شن نرم و نوار هشدار
برای مثال، یک ژنراتور ۱۰۰ کیلووات با فاصله ۳۰ متر تا تابلو برق، به کابل مسی با سطح مقطع حدود ۵۰ میلی‌متر مربع نیاز دارد. البته مقدار دقیق باید با جدول افت ولتاژ و شرایط پروژه محاسبه شود.
اشتباهات رایج در کابلکشی دیزل ژنراتور
- استفاده از کابل نامناسب یا دست‌دوم
- عبور کابل از کنار منابع گرما یا لوله‌های سوخت
- بی‌توجهی به شعاع خمش کابل و فشار مکانیکی
- اتصال ضعیف به ترمینال‌ها و نداشتن لیبل‌گذاری استاندارد
رعایت این نکات در کابلکشی باعث افزایش عمر سیستم، کاهش تلفات انرژی و جلوگیری از خطرات ایمنی میشود. به همین دلیل، طراحی و اجرای کابلکشی باید همیشه توسط مهندس برق و تیم متخصص انجام گیرد.
نصب سیستم اگزوز و کاهش صدا
مدیریت اگزوز و کنترل صدا در دیزل ژنراتور فقط برای راحتی کاربران نیست؛ یک الزام فنی و ایمنی محسوب میشود. صدای زیاد در محیط‌های مسکونی یا کاری می‌تواند باعث نارضایتی و حتی شکایت‌های قانونی شود، و نصب اشتباه اگزوز هم پیامدهای خطرناکی مثل بازگشت دود، فشار بیش از حد روی موتور یا حتی آتش‌سوزی دارد.
اگزوز استاندارد باید مسیر خروج دود را بهدرستی هدایت کند و در عین حال صدا را کاهش دهد. بر اساس استاندارد NFPA 110 (سیستم‌های برق اضطراری) و ISO 8528، طراحی اگزوز و سیستم کاهش صدا باید به گونه‌ای باشد که هم راندمان موتور حفظ شود و هم الزامات زیست‌محیطی رعایت گردد.
راهکارهای اصلی برای کاهش صدا و نصب ایمن عبارت‌اند از:
- استفاده از دیزل ژنراتور سایلنت یا کانوپی سایلنت که علاوه بر کاهش نویز، از دستگاه در برابر شرایط محیطی محافظت می‌کند
- به‌کارگیری عایق‌های صوتی در اتاق ژنراتور برای کنترل صدای داخلی
- نصب کانوپی ضدآب و ضدصدا در فضای باز برای محافظت دوگانه
- طراحی مسیر خروج دود با شیب مناسب و فاصله ایمن از دیوارها
اجرای این موارد، علاوه بر افزایش عمر مفید ژنراتور، به کاهش خطرات ایمنی کمک می‌کند و مانع بروز مشکلات زیست‌محیطی یا قانونی خواهد شد.
نکات کلیدی برای جلوگیری از حوادث
- جداسازی کامل مسیر سوخت و کابلکشی
- پیش‌بینی خروج اضطراری برای دود و گرما
- جلوگیری از تماس ژنراتور با رطوبت یا مواد قابل اشتعال
- نصب در محیط دارای تهویه مناسب
- استفاده از فونداسیون مستحکم و لرزهگیر استاندارد
هزینه نصب دیزل ژنراتور
وقتی صحبت از نصب و راه اندازی دیزل ژنراتور میشه، خیلی‌ها دنبال یک عدد مشخص هستند. اما واقعیت اینه که هیچ قیمت ثابتی وجود نداره؛ چون هر پروژه، بسته به محل، ظرفیت و تجهیزات جانبی، هزینه متفاوتی داره. در این بخش، به‌جای عدد، به شما درک دقیق از عوامل مؤثر بر هزینه نصب می‌دیم تا بدونید دقیقاً بابت چی هزینه می‌کنید و چطور می‌تونید بهینه خرج کنید.
چه چیزهایی قیمت نصب دیزل ژنراتور را تعیین می‌کنند؟ (جدول راهنما)
|
پارامتر اصلی |
نکته کلیدی برای تصمیم‌گیری |
تأثیر روی هزینه |
|
توان ژنراتور (kVA) |
توان‌های بالا نیاز به کابل ضخیم، تابلو ATS و اگزوز پیشرفته دارند |
هزینه بیشتر برای ژنراتورهای صنعتی |
|
محل نصب |
اتاق ژنراتور، پشت‌بام یا فضای باز؟ دسترسی سخت‌تر = هزینه بالاتر |
از متوسط تا زیاد |
|
کابلکشی |
مسیر کوتاه؟ مسیر طولانی با حفاری؟ چه کابلی؟ مس یا آلومینیوم؟ |
متغیر، گاهی بسیار زیاد |
|
تابلو ATS |
اتوماتیک یا دستی؟ برند معتبر یا متفرقه؟ نیاز به تنظیمات خاص؟ |
هزینه بالا، ولی ضروری |
|
عایق صدا و اگزوز |
کانوپی سایلنت، عایق دیواری یا سایلنسر؟ مخصوص مناطق مسکونی یا صنعتی؟ |
در پروژه‌های حساس بسیار مهم |
|
تخصص تیم نصاب |
نصاب حرفه‌ای = نصب مطمئن، بدون برگشت یا اصلاح مجدد |
منطقی و بلندمدت به‌صرفه |
چک لیست نصب و راهاندازی دیزل ژنراتور
برای نصب اصولی و ایمن دیزل ژنراتور، رعایت مراحل زیر ضروری است. این چک لیست به شما کمک می‌کند هیچ جزئیاتی از قلم نیفته و دستگاه در نهایت با بالاترین راندمان و ایمنی کار کنه.
|
مرحله |
توضیحات کلیدی |
|
بررسی محل نصب |
تهویه مناسب، فاصله ایمن از ساکنین و دسترسی آسان برای سرویس |
|
فونداسیون و شاسی |
اجرای فونداسیون بتنی یا شاسی فلزی، نصب لرزهگیر و تراز بودن کف |
|
کابلکشی و تابلو برق |
انتخاب کابل استاندارد، نصب تابلو ATS و جداسازی مدار قدرت و فرمان |
| سیستم سوخت و اگزوز |
طراحی بدون نشتی، نصب ایمن با شیب مناسب و رعایت فاصله از دیوار |
| ارتینگ و حفاظت برق |
اجرای سیستم ارت استاندارد و نصب فیوز حفاظتی |
|
تست نهایی با بار |
بررسی ولتاژ، فرکانس، صدای دستگاه و عملکرد خودکار ATS |
| آموزش اپراتور |
آموزش روشن/خاموش کردن، ریست و نگهداری پایه برای کاربر نهایی |
رعایت این موارد علاوه بر افزایش عمر دیزل ژنراتور، از خطرات احتمالی جلوگیری می‌کند. برای نکات تکمیلی می‌توانید چک لیست ایمنی نصب دیزل ژنراتور را مطالعه کنید.
خطاهای رایج در نصب دیزل ژنراتور
بیشتر مشکلاتی که بعد از نصب دیزل ژنراتور رخ می‌ده، نتیجه خطاهای اجراییه نه کیفیت دستگاه. مهم‌ترین خطاها عبارت‌اند از:
- انتخاب محل نصب نامناسب و بدون تهویه
- کابلکشی غیراستاندارد و اتصالات ضعیف
- نصب ناقص سیستم اگزوز و صداگیری
- بی‌توجهی به ارتینگ و ایمنی برق
- تحویل دستگاه بدون تست بار کامل
این خطاها معمولاً باعث افزایش هزینه‌های نگهداری و خرابی‌های مکرر می‌شوند؛ چیزی که در درازمدت فشار مالی بیشتری نسبت به هزینه نصب اصولی ایجاد می‌کند.
تفاوت نصب دیزل ژنراتور خانگی و صنعتی
اگرچه عملکرد کلی دیزل ژنراتور در هر دو محیط یکسان است”تأمین برق اضطراری”اما شرایط نصب در پروژه‌های خانگی و صنعتی کاملاً متفاوت طراحی میشود. شناخت این تفاوت‌ها، نقش مهمی در انتخاب تجهیزات، پیش‌بینی هزینه و اجرای موفق پروژه دارد.
|
ویژگی‌ها |
خانگی |
صنعتی |
|
توان ژنراتور |
کوچک‌تر (معمولاً زیر ۳۰ کاوا) | بزرگ‌تر، از صدها کاوا به بالا |
|
محل نصب |
محدود، نزدیک به فضای سکونت (حیاط یا پارکینگ) | اتاق ژنراتور اختصاصی با تهویه و فونداسیون مقاوم |
|
کنترل صدا |
استفاده از کانوپی سایلنت برای کاهش نویز | عایق صوتی پیشرفته و طراحی سیستم اگزوز مهندسی‌شده |
| کابلکشی | کوتاه‌تر و سادهتر |
گسترده، با تابلو ATS حرفه‌ای و مسیرهای متعدد |
| راهاندازی و تست | سریع و ساده، هزینه کمتر |
نیازمند تست بار کامل، سنکرون‌سازی یا اتصال به شبکه اصلی |
| هزینه و زمان اجرا | معقول‌تر و کمهزینهتر |
زمان‌برتر و پرهزینه‌تر، اما پایدارتر |
جمع‌بندی
نصب دیزل ژنراتور فقط یک کار فنی نیست؛ بلکه با برنامه‌ریزی منظم برای سرویس و نگهداری دیزل ژنراتور تکمیل میشه. از انتخاب محل گرفته تا تست نهایی، اگر اصول فنی رعایت نشود، مشکلاتی مثل استهلاک زودهنگام یا قطع ناگهانی برق اجتناب‌ناپذیر خواهند بود.
برای نتیجه بهتر، نیاز پروژه را دقیق بشناسید، با مشاور فنی مشورت کنید و مطمئن شوید نصب طبق استاندارد اجرا میشود. یک ژنراتور فقط زمانی قابل‌اعتماد است که درست نصب‌شده باشدنه صرفاً روشن. برای انتخاب محل، تجهیزات و برآورد هزینه نصب دیزل ژنراتور، همین حالا با کارشناسان ولوو جنست تماس بگیرید.
سوالات متداول
مراحل نصب دیزل ژنراتور چگونه است؟
مراحل نصب دیزل ژنراتور شامل آمادهسازی محل نصب، اجرای فونداسیون، جانمایی ژنراتور، نصب تابلو برق و کابلکشی، نصب سیستم اگزوز و تست بارگیری است. نصب اصولی باعث افزایش عمر و ایمنی دستگاه میشود.
محل مناسب برای نصب دیزل ژنراتور کجاست؟
محل نصب دیزل ژنراتور باید دارای تهویه مناسب، فاصله ایمن از ساختمان، دسترسی به سوخت و امکان اجرای کابلکشی استاندارد باشد. استفاده از اتاقک سایلنت یا کانوپی نیز برای کاهش صدا توصیه میشود.
هزینه نصب دیزل ژنراتور چقدر است؟
هزینه نصب دیزل ژنراتور به توان دستگاه، محل نصب، کابلکشی، تابلو برق و تجهیزات جانبی بستگی دارد. ژنراتورهای کوچک هزینه کمتری دارند و نصب ژنراتورهای صنعتی و بزرگ بهمراتب گرانتر است.
نصب و راهاندازی ژنراتور چه نکات ایمنی دارد؟
در نصب و راهاندازی ژنراتور باید استانداردهای ایمنی برق رعایت شود، سیستم ارتینگ بهدرستی اجرا گردد، مسیر اگزوز مناسب باشد و قبل از راهاندازی تست بارگیری انجام شود.
تفاوت نصب دیزل ژنراتور خانگی و صنعتی چیست؟
نصب دیزل ژنراتور خانگی سادهتر و کمهزینهتر است و معمولاً به توان پایینتر نیاز دارد، اما نصب ژنراتور صنعتی نیازمند کابلکشی گسترده، تابلو ATS، عایق صدا و فونداسیون مقاوم است.
چک لیست نصب دیزل ژنراتور شامل چه مواردی است؟
چک لیست نصب دیزل ژنراتور شامل بررسی محل نصب، آمادهسازی فونداسیون، نصب شاسی و لرزهگیر، کابلکشی، نصب سیستم اگزوز، تست بارگیری و آموزش بهرهبرداری به کاربر است.
